สัญญาณเอาต์พุตของเครื่องวัดสนามแม่เหล็กคืออะไร?

ในขอบเขตของการวัดของเหลว มิเตอร์วัดการไหลแบบแม่เหล็ก ซึ่งมักเรียกว่ามิเตอร์แม็ก ได้กลายเป็นโซลูชันที่เชื่อถือได้และใช้กันอย่างแพร่หลาย ในฐานะซัพพลายเออร์มิเตอร์แม็กที่โดดเด่น ฉันตื่นเต้นที่จะเจาะลึกในหัวข้อว่าสัญญาณเอาท์พุตของมิเตอร์แม็กคืออะไร และมีบทบาทสำคัญในอุตสาหกรรมต่างๆ อย่างไร

ทำความเข้าใจพื้นฐานของ Mag Meter

เครื่องวัดอัตราการไหลแบบแม่เหล็กทำงานบนหลักการของกฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ เมื่อของเหลวนำไฟฟ้าไหลผ่านสนามแม่เหล็กที่สร้างโดยแม็กมิเตอร์ จะเกิดแรงดันไฟฟ้าขึ้น แรงดันไฟฟ้าเหนี่ยวนำนี้เป็นสัดส่วนโดยตรงกับความเร็วของการไหลของของไหล จากนั้นแม็กมิเตอร์จะประมวลผลแรงดันไฟฟ้าเหนี่ยวนำนี้เพื่อสร้างสัญญาณที่แสดงถึงอัตราการไหลของของไหล

ส่วนประกอบพื้นฐานของแมกมิเตอร์ประกอบด้วยหลอดวัด ขดลวดคู่หนึ่งเพื่อสร้างสนามแม่เหล็ก และอิเล็กโทรดสำหรับตรวจจับแรงดันไฟฟ้าเหนี่ยวนำ ท่อวัดได้รับการออกแบบเพื่อให้ของไหลที่เป็นสื่อกระแสไฟฟ้าไหลผ่านได้ ขดลวดถูกกระตุ้นด้วยกระแสสลับหรือกระแสตรงเพื่อสร้างสนามแม่เหล็กตั้งฉากกับทิศทางการไหลของของไหล เมื่อของไหลที่เป็นสื่อกระแสไฟฟ้าเคลื่อนที่ผ่านสนามแม่เหล็กนี้ อิเล็กโทรดจะรับแรงดันไฟฟ้าเหนี่ยวนำ ซึ่งทำหน้าที่เป็นอินพุตหลักสำหรับหน่วยประมวลผลสัญญาณของมิเตอร์

ประเภทของสัญญาณเอาท์พุต

มีเอาต์พุตสัญญาณหลายประเภทที่เครื่องวัดแม็กสามารถให้ได้ โดยแต่ละประเภทมีข้อดีและการใช้งานของตัวเอง

เอาท์พุทแบบอะนาล็อก

เอาต์พุตสัญญาณที่พบบ่อยที่สุดอย่างหนึ่งคือเอาต์พุตแอนะล็อก ซึ่งโดยทั่วไปจะอยู่ในรูปแบบของลูปกระแส 4 - 20 mA ในระบบ 4 - 20 mA กระแสไฟฟ้า 4 mA แสดงถึงอัตราการไหลเป็นศูนย์ ในขณะที่ 20 mA แสดงถึงอัตราการไหลสูงสุดของช่วงมิเตอร์ เอาต์พุตประเภทนี้มีการใช้กันอย่างแพร่หลายเนื่องจากใช้งานง่ายและสามารถส่งผ่านระยะทางไกลได้อย่างง่ายดายโดยไม่ทำให้สัญญาณเสื่อมลงอย่างมีนัยสำคัญ

สัญญาณ 4 - 20 mA ยังต้านทานสัญญาณรบกวนทางไฟฟ้าได้ในระดับหนึ่ง ทำให้เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่อาจมีคลื่นแม่เหล็กไฟฟ้ารบกวนมาก ตัวอย่างเช่น ในโรงงานแปรรูปสารเคมีซึ่งมีมอเตอร์ไฟฟ้าและอุปกรณ์อื่นๆ จำนวนมากที่ก่อให้เกิดเสียงรบกวน เอาต์พุตแบบอะนาล็อก 4 - 20 mA จากมิเตอร์แม็กสามารถส่งข้อมูลอัตราการไหลไปยังห้องควบคุมหรือระบบตรวจสอบได้อย่างแม่นยำ

ตัวเลือกเอาต์พุตแบบอะนาล็อกอีกตัวคือสัญญาณแรงดันไฟฟ้า 0 - 10 VDC เช่นเดียวกับลูปกระแส 4 - 20 mA สัญญาณ 0 - 10 VDC แสดงถึงอัตราการไหล โดยที่ 0 V สอดคล้องกับอัตราการไหลเป็นศูนย์ และ 10 V สอดคล้องกับอัตราการไหลสูงสุด อย่างไรก็ตาม สัญญาณแรงดันไฟฟ้าจะไวต่อสัญญาณรบกวนและการสูญเสียสัญญาณในระยะไกลมากกว่าเมื่อเปรียบเทียบกับสัญญาณปัจจุบัน ดังนั้นจึงมักใช้ในการใช้งานที่ระยะห่างระหว่างแม็กมิเตอร์และอุปกรณ์รับสัญญาณค่อนข้างสั้น

เอาท์พุทดิจิตอล

นอกจากเอาต์พุตแบบอะนาล็อกแล้ว แม็กมิเตอร์ยังสามารถให้เอาต์พุตดิจิทัลได้อีกด้วย หนึ่งในโปรโตคอลการสื่อสารดิจิทัลที่ได้รับความนิยมมากที่สุดคือ Modbus Modbus เป็นโปรโตคอลมาตรฐานเปิดที่ช่วยให้สามารถสื่อสารข้อมูลระหว่างอุปกรณ์ต่างๆ เช่น เครื่องวัดแม็กและตัวควบคุมลอจิกแบบโปรแกรมได้ (PLC) หรือระบบการควบคุมดูแลและการเก็บข้อมูล (SCADA)

ด้วย Modbus มิเตอร์แม็กสามารถส่งข้อมูลโดยละเอียดเกี่ยวกับอัตราการไหล การไหลรวม และพารามิเตอร์อื่นๆ ในรูปแบบดิจิทัล ข้อมูลดิจิทัลนี้สามารถประมวลผลและวิเคราะห์ได้อย่างง่ายดายด้วยอุปกรณ์รับ ทำให้สามารถควบคุมและตรวจสอบการไหลของของไหลได้แม่นยำยิ่งขึ้น ตัวอย่างเช่น ในโรงบำบัดน้ำ PLC สามารถใช้ข้อมูลที่ส่งผ่าน Modbus จากมิเตอร์แม็กเพื่อปรับการไหลของสารเคมีตามอัตราการไหลของน้ำที่เกิดขึ้นจริง

ตัวเลือกเอาท์พุตดิจิทัลอีกตัวหนึ่งคือ Profibus ซึ่งเป็นโปรโตคอลฟิลด์บัสที่ใช้กันทั่วไปในระบบอัตโนมัติทางอุตสาหกรรม Profibus ให้การถ่ายโอนข้อมูลความเร็วสูง และเหมาะสำหรับการใช้งานที่ต้องการข้อมูลแบบเรียลไทม์ ช่วยให้สามารถรวมแม็กมิเตอร์เข้ากับระบบควบคุมทางอุตสาหกรรมที่ซับซ้อนได้อย่างราบรื่น ช่วยให้การทำงานและการจัดการกระบวนการไหลของของไหลมีประสิทธิภาพ

ความสำคัญของสัญญาณเอาท์พุตในอุตสาหกรรมต่างๆ

สัญญาณเอาท์พุตของแม็กมิเตอร์มีความสำคัญสูงสุดในอุตสาหกรรมต่างๆ

น้ำและการบำบัดน้ำเสีย

ในอุตสาหกรรมน้ำและบำบัดน้ำเสีย การวัดการไหลที่แม่นยำถือเป็นสิ่งสำคัญสำหรับการดำเนินงานและการจัดการที่เหมาะสม แม็กมิเตอร์ใช้กันอย่างแพร่หลายในการวัดการไหลของน้ำในท่อไอดี เครือข่ายการจ่ายน้ำ และการไหลของน้ำเสีย สัญญาณเอาท์พุตจากแม็กมิเตอร์เหล่านี้ใช้เพื่อควบคุมการไหลของน้ำ ตรวจสอบการใช้น้ำ และรับรองการปฏิบัติตามกฎระเบียบด้านสิ่งแวดล้อม

ตัวอย่างเช่น ในโรงบำบัดน้ำ สามารถใช้เอาต์พุตแอนะล็อก 4 - 20 mA จากแมกมิเตอร์เพื่อควบคุมความเร็วของปั๊มได้ หากอัตราการไหลต่ำเกินไป สามารถเพิ่มความเร็วของปั๊มได้เพื่อรักษาอัตราการไหลที่ต้องการ ในทางกลับกัน หากอัตราการไหลสูงเกินไป ความเร็วของปั๊มจะลดลง เอาต์พุตดิจิทัล เช่น Modbus หรือ Profibus สามารถใช้เพื่อส่งข้อมูลไปยังระบบควบคุมส่วนกลางสำหรับการตรวจสอบและวิเคราะห์แบบเรียลไทม์ คุณสามารถเรียนรู้เพิ่มเติมเกี่ยวกับเราได้เครื่องวัดอัตราการไหลของแม่เหล็กสำหรับการวัดน้ำพร้อมการสอบเทียบซึ่งให้สัญญาณเอาท์พุตที่แม่นยำสำหรับการวัดค่าน้ำ

การแปรรูปทางเคมี

ในอุตสาหกรรมแปรรูปสารเคมี แม็กมิเตอร์ใช้ในการวัดการไหลของสารเคมีต่างๆ รวมถึงของเหลวที่มีฤทธิ์กัดกร่อนและมีฤทธิ์กัดกร่อน สัญญาณเอาท์พุตจากแม็กมิเตอร์เหล่านี้มีความสำคัญอย่างยิ่งต่อการรับรองสัดส่วนของสารเคมีในกระบวนการที่ถูกต้อง ตัวอย่างเช่น ในปฏิกิริยาเคมีที่ต้องผสมสารเคมีสองชนิดในอัตราส่วนเฉพาะ สัญญาณเอาท์พุตจากแมกมิเตอร์ที่วัดการไหลของสารเคมีแต่ละชนิดสามารถใช้เพื่อควบคุมวาล์วและปั๊มเพื่อรักษาอัตราส่วนที่ถูกต้อง

ความสามารถของแมกมิเตอร์ในการส่งสัญญาณเอาท์พุตที่เชื่อถือได้ในสภาพแวดล้อมทางเคมีที่รุนแรง เนื่องมาจากการออกแบบที่ไม่ก้าวก่ายและการใช้วัสดุที่ทนต่อการกัดกร่อน โดยเฉพาะอย่างยิ่งเอาต์พุตดิจิทัลมีประโยชน์ในโรงงานแปรรูปสารเคมี เนื่องจากสามารถให้ข้อมูลโดยละเอียดเกี่ยวกับอัตราการไหลและพารามิเตอร์อื่นๆ ช่วยให้สามารถควบคุมกระบวนการทางเคมีได้อย่างแม่นยำ

อาหารและเครื่องดื่ม

ในอุตสาหกรรมอาหารและเครื่องดื่ม แม็กมิเตอร์ใช้ในการวัดการไหลของของเหลว เช่น นม น้ำผลไม้ และเบียร์ สัญญาณเอาท์พุตจากแม็กมิเตอร์เหล่านี้ใช้เพื่อควบคุมกระบวนการบรรจุ รับรองการผลิตเป็นชุดที่แม่นยำ และรักษาคุณภาพของผลิตภัณฑ์

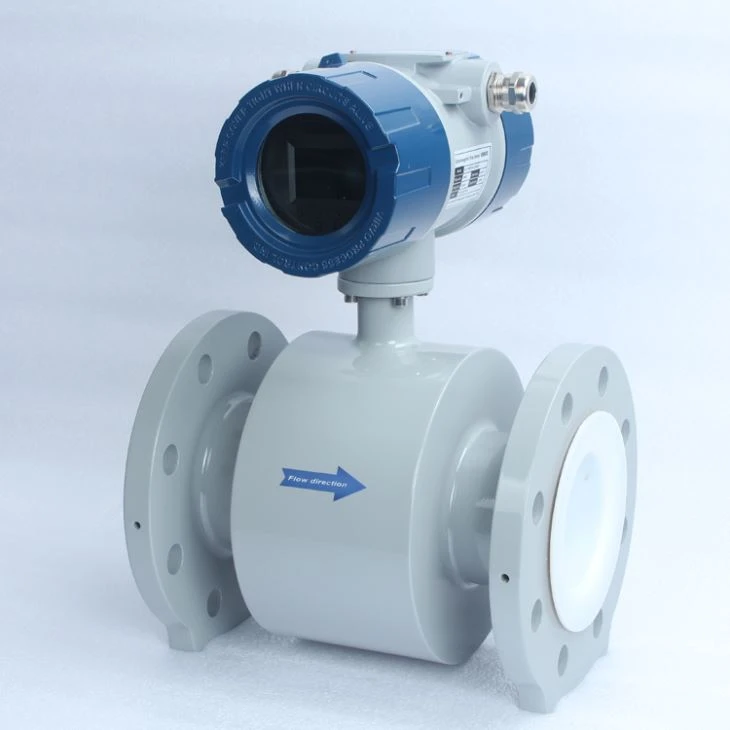

ตัวอย่างเช่น ในโรงงานบรรจุขวดเบียร์ สามารถใช้แม็กมิเตอร์ที่มีเอาต์พุตแอนะล็อก 4 - 20 mA เพื่อควบคุมปริมาณเบียร์ที่เติมลงในขวดแต่ละขวดได้ เอาต์พุตดิจิทัลสามารถใช้เพื่อบันทึกข้อมูลการผลิต เช่น ปริมาณเบียร์ทั้งหมดที่ผลิต เพื่อวัตถุประสงค์ในการควบคุมคุณภาพและการจัดการสินค้าคงคลัง ของเราMag Meter สำหรับเครื่องวัดการไหลแบบแทรกของเหลวที่มีความแม่นยำสูง ติดตั้งง่ายเป็นตัวเลือกที่ยอดเยี่ยมสำหรับอุตสาหกรรมอาหารและเครื่องดื่ม โดยให้สัญญาณเอาท์พุตที่แม่นยำสำหรับการวัดการไหลของของเหลว

ปัจจัยที่ส่งผลต่อสัญญาณเอาท์พุต

ปัจจัยหลายประการอาจส่งผลต่อสัญญาณเอาท์พุตของมิเตอร์แม็ก

การนำไฟฟ้าของไหล

ค่าการนำไฟฟ้าของของไหลที่วัดเป็นปัจจัยสำคัญ แม็กมิเตอร์ต้องการให้ของเหลวมีค่าการนำไฟฟ้าในระดับหนึ่งจึงจะทำงานได้อย่างมีประสิทธิภาพ หากค่าการนำไฟฟ้าของของเหลวต่ำเกินไป แรงดันไฟฟ้าเหนี่ยวนำอาจอ่อนเกินไปที่จะตรวจจับได้อย่างแม่นยำ ส่งผลให้เอาต์พุตสัญญาณไม่ถูกต้อง ในทางกลับกันหากค่าการนำไฟฟ้าสูงเกินไปอาจทำให้เกิดการรบกวนทางไฟฟ้าและส่งผลต่อประสิทธิภาพของมิเตอร์ได้

ความแรงของสนามแม่เหล็ก

ความแรงของสนามแม่เหล็กที่สร้างโดยเครื่องวัดแม็กยังส่งผลต่อสัญญาณเอาท์พุตด้วย สนามแม่เหล็กที่แรงกว่าจะส่งผลให้แรงดันไฟฟ้าเหนี่ยวนำสูงขึ้นสำหรับอัตราการไหลของของไหลเท่าเดิม ซึ่งสามารถปรับปรุงความแม่นยำของการวัดได้ อย่างไรก็ตาม การเพิ่มความแรงของสนามแม่เหล็กยังต้องใช้พลังงานมากขึ้นและอาจทำให้ต้นทุนสูงขึ้น ดังนั้นจึงจำเป็นต้องมีความสมดุลระหว่างความแรงของสนามแม่เหล็กและการใช้พลังงาน

การติดตั้งและบำรุงรักษา

การติดตั้งและบำรุงรักษาแม็กมิเตอร์อย่างเหมาะสมถือเป็นสิ่งสำคัญสำหรับเอาต์พุตสัญญาณที่แม่นยำ การติดตั้งที่ไม่ถูกต้อง เช่น การต่อสายดินที่ไม่เหมาะสมหรือการวางแนวท่อที่ไม่ถูกต้อง อาจทำให้เกิดข้อผิดพลาดในเอาต์พุตสัญญาณได้ การบำรุงรักษาเป็นประจำ รวมถึงการทำความสะอาดอิเล็กโทรดและการตรวจสอบสนามแม่เหล็ก ก็เป็นสิ่งจำเป็นเช่นกัน เพื่อให้มั่นใจในความน่าเชื่อถือในระยะยาวของมิเตอร์

บทสรุป

ในฐานะซัพพลายเออร์มิเตอร์แม็ก เราเข้าใจถึงความสำคัญของการให้สัญญาณเอาท์พุตคุณภาพสูง แม็กมิเตอร์ของเราได้รับการออกแบบมาเพื่อให้เอาต์พุตสัญญาณที่แม่นยำและเชื่อถือได้ ไม่ว่าจะเป็นเอาต์พุตแอนะล็อก เช่น 4 - 20 mA หรือเอาต์พุตดิจิทัล เช่น Modbus หรือ Profibus เรามีแม็กมิเตอร์หลากหลายประเภทที่เหมาะสำหรับอุตสาหกรรมและการใช้งานต่างๆ รวมถึงการวัดน้ำ การไหลของของเหลวในการแปรรูปทางเคมี และการผลิตอาหารและเครื่องดื่ม

หากคุณกำลังมองหาแม็กมิเตอร์ที่เชื่อถือได้ซึ่งมีเอาต์พุตสัญญาณที่แม่นยำ เราขอแนะนำให้คุณติดต่อเราเพื่อขอการจัดซื้อและปรึกษาหารือเพิ่มเติม ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการเลือกมิเตอร์แม็กที่เหมาะกับความต้องการเฉพาะของคุณ คุณยังสามารถสำรวจของเราผู้ผลิตเครื่องวัดการไหลแบบแทรกหน้าเพื่อเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ของเรา
