เครื่องวัดอัตราการไหลแบบอัลตราโซนิคทำงานอย่างไร?

เฮ้! ในฐานะซัพพลายเออร์เครื่องวัดอัตราการไหลแบบอัลตราโซนิก ฉันตื่นเต้นเป็นอย่างยิ่งที่จะได้เจาะลึกวิธีการทำงานของอุปกรณ์ล้ำสมัยเหล่านี้ เครื่องวัดอัตราการไหลแบบอัลตราโซนิกกำลังได้รับความนิยมมากขึ้นในอุตสาหกรรมต่างๆ และด้วยเหตุผลที่ดี นำเสนอวิธีการวัดการไหลของของเหลวที่ไม่ก้าวก่าย แม่นยำ และมีประสิทธิภาพ

พื้นฐานของเครื่องวัดอัตราการไหลแบบอุลตร้าโซนิค

เริ่มจากพื้นฐานกันก่อน เครื่องวัดอัตราการไหลแบบอัลตราโซนิกใช้คลื่นอัลตราโซนิกในการวัดอัตราการไหลของของเหลว มีสองประเภทหลัก: การขนส่ง - เวลา และ Doppler

การขนส่ง - เวลาเครื่องวัดอัตราการไหลล้ำเสียง

มิเตอร์วัดอัตราการไหลของเวลาเดินทางทำงานบนหลักการที่ว่าเวลาที่คลื่นอัลตราโซนิคเดินทางผ่านของเหลวจะได้รับผลกระทบจากการไหลของของเหลวนั้น มิเตอร์เหล่านี้มีทรานสดิวเซอร์สองตัวซึ่งสามารถส่งและรับสัญญาณอัลตราโซนิกได้ ทรานสดิวเซอร์ตัวหนึ่งส่งพัลส์อัลตราโซนิกต้นน้ำ (ต้านการไหลของของเหลว) และอีกตัวส่งพัลส์ดาวน์สตรีม (ในทิศทางการไหลของของเหลว)

เมื่อของเหลวไม่ไหล เวลาที่คลื่นอัลตราโซนิคใช้ในการเดินทางจากทรานสดิวเซอร์ตัวหนึ่งไปยังอีกตัวหนึ่งจะเท่ากันทั้งในทิศทางต้นน้ำและปลายน้ำ แต่เมื่อของเหลวเริ่มไหล คลื่นที่เคลื่อนที่ไปด้านท้ายน้ำจะได้รับแรงกระตุ้นจากการไหล ดังนั้นจึงมาถึงทรานสดิวเซอร์รับสัญญาณได้เร็วขึ้น ในทางกลับกัน คลื่นที่เคลื่อนที่ทวนน้ำจะต้องต่อสู้กับกระแสน้ำ ดังนั้นจึงใช้เวลานานกว่าจะไปถึงทรานสดิวเซอร์ตัวรับ

ความแตกต่างในช่วงเวลาการขนส่งของคลื่นต้นน้ำและปลายน้ำเป็นสัดส่วนโดยตรงกับความเร็วการไหลของของเหลว เครื่องวัดการไหลสามารถคำนวณอัตราการไหลของของเหลวได้ด้วยการวัดความแตกต่างของเวลานี้ เครื่องวัดอัตราการไหลชนิดนี้เหมาะสำหรับของเหลวสะอาดที่มีอนุภาคแขวนลอยหรือฟองอากาศในระดับต่ำ เช่น น้ำในระบบประปาของเทศบาล

ตัวอย่างเช่น หากคุณกำลังมองหาเครื่องวัดอัตราการไหลของน้ำที่มีประสิทธิภาพและสะดวกเครื่องวัดอัตราการไหลแบบอัลตราโซนิกเวลาเปลี่ยนผ่านอาจเป็นตัวเลือกที่สมบูรณ์แบบ สามารถวัดการไหลของน้ำในท่อได้อย่างแม่นยำโดยไม่ต้องตัดท่อซึ่งช่วยประหยัดเวลาและค่าใช้จ่ายในการติดตั้งได้มาก

เครื่องวัดอัตราการไหลอัลตราโซนิก Doppler

เครื่องวัดอัตราการไหลดอปเปลอร์ทำงานบนหลักการที่แตกต่างออกไป โดยอาศัยปรากฏการณ์ดอปเปลอร์ ซึ่งเป็นการเปลี่ยนแปลงความถี่ของคลื่นเมื่อแหล่งกำเนิดของคลื่นหรือผู้สังเกตการณ์กำลังเคลื่อนที่ ในกรณีของเครื่องวัดอัตราการไหลอัลตราโซนิกดอปเปลอร์ มิเตอร์จะส่งคลื่นอัลตราโซนิกเข้าไปในของเหลว คลื่นนี้กระเด้งออกจากอนุภาคหรือฟองที่แขวนอยู่ในของเหลว จากนั้นมิเตอร์ก็รับมา

เมื่อของเหลวไหล ความถี่ของคลื่นสะท้อนจะเปลี่ยนไป ปริมาณของการเปลี่ยนความถี่สัมพันธ์กับความเร็วของอนุภาคหรือฟองอากาศในของเหลว ซึ่งถือว่าเท่ากับความเร็วของของเหลวนั่นเอง เครื่องวัดการไหลจะวัดการเปลี่ยนแปลงความถี่นี้และใช้เพื่อคำนวณอัตราการไหล

เครื่องวัดอัตราการไหลดอปเปลอร์เหมาะอย่างยิ่งสำหรับของเหลวที่มีของแข็งหรือฟองแขวนลอยจำนวนมาก เช่น น้ำเสียหรือสารละลาย อย่างไรก็ตาม มันไม่แม่นยำเท่ากับมิเตอร์วัดการไหลของเวลาผ่านสำหรับของเหลวสะอาด

การติดตั้งและตั้งค่า

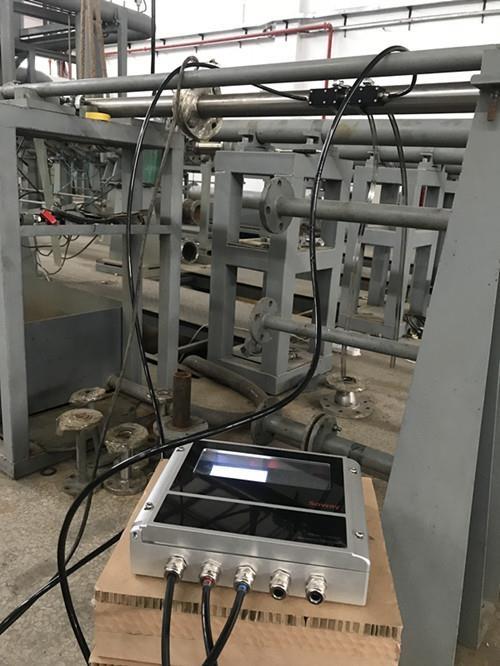

สิ่งที่ยอดเยี่ยมอย่างหนึ่งเกี่ยวกับเครื่องวัดอัตราการไหลแบบอัลตราโซนิกคือติดตั้งง่าย สำหรับแคลมป์ - บนมิเตอร์วัดการไหลแบบอัลตราโซนิก คุณไม่จำเป็นต้องตัดเข้าไปในท่อด้วยซ้ำ คุณเพียงแค่ติดทรานสดิวเซอร์เข้ากับด้านนอกของท่อตามระยะห่างและมุมที่เหมาะสม ทำให้เป็นตัวเลือกยอดนิยมสำหรับการใช้งานที่ไม่สามารถปิดการไหลหรือตัดเข้าไปในท่อได้

ก่อนติดตั้งเครื่องวัดอัตราการไหล คุณต้องตรวจสอบให้แน่ใจว่าท่ออยู่ในสภาพดี และของเหลวในท่อเหมาะสมกับประเภทของเครื่องวัดอัตราการไหลที่คุณใช้อยู่ คุณต้องวัดเส้นผ่านศูนย์กลางของท่อและเลือกตำแหน่งการติดตั้งที่ถูกต้องด้วย ตำแหน่งควรอยู่ห่างจากสิ่งรบกวนในการไหล เช่น ข้อศอก วาล์ว หรือปั๊ม เพื่อให้มั่นใจว่าการวัดมีความแม่นยำ

เมื่อติดตั้งทรานสดิวเซอร์แล้ว คุณจะต้องปรับเทียบมิเตอร์วัดการไหล ซึ่งมักจะเกี่ยวข้องกับการป้อนพารามิเตอร์บางอย่างลงในมิเตอร์ เช่น เส้นผ่านศูนย์กลางของท่อ ประเภทของของเหลว และระยะห่างในการติดตั้งระหว่างทรานสดิวเซอร์ หลังจากการสอบเทียบแล้ว มิเตอร์วัดการไหลก็พร้อมที่จะเริ่มวัดอัตราการไหล

ข้อดีของเครื่องวัดอัตราการไหลแบบอุลตร้าโซนิค

มีข้อดีหลายประการในการใช้เครื่องวัดการไหลแบบอัลตราโซนิก ประการแรก พวกมันไม่รบกวน ซึ่งหมายความว่าพวกมันจะไม่สัมผัสกับของเหลวโดยตรง ซึ่งจะช่วยลดความเสี่ยงของการปนเปื้อนและการสึกหรอของมิเตอร์ นอกจากนี้ยังทำให้เหมาะสำหรับการใช้งานที่ของเหลวมีฤทธิ์กัดกร่อนหรือเป็นอันตราย

ประการที่สอง เครื่องวัดอัตราการไหลแบบอัลตราโซนิกมีความแม่นยำสูง สามารถให้การวัดการไหลที่แม่นยำในช่วงอัตราการไหลที่หลากหลาย ทำให้มีประโยชน์ในหลายอุตสาหกรรม รวมถึงการบำบัดน้ำ น้ำมันและก๊าซ และการแปรรูปทางเคมี

ข้อดีอีกประการหนึ่งคือมีแรงดันตกคร่อมต่ำ เครื่องวัดอัตราการไหลแบบอัลตราโซนิคไม่ได้จำกัดการไหลของของเหลว ดังนั้นจึงมีการสูญเสียแรงดันในท่อน้อยมาก ซึ่งแตกต่างจากเครื่องวัดอัตราการไหลประเภทอื่นๆ สิ่งนี้สามารถประหยัดพลังงานและลดต้นทุนการดำเนินงาน

สำหรับระบบอัตโนมัติในอาคารและระบบ HVACเครื่องวัดอัตราการไหลของน้ำแบบสายรัดมีความแม่นยำสูงสำหรับระบบอัตโนมัติในอาคาร HVACสามารถเป็นตัวเลือกที่ดี สามารถวัดการไหลของน้ำในระบบได้อย่างแม่นยำ ซึ่งจำเป็นต่อการรักษาประสิทธิภาพของระบบ HVAC

การบำรุงรักษาและการแก้ไขปัญหา

เครื่องวัดอัตราการไหลแบบอัลตราโซนิกโดยทั่วไปต้องการการบำรุงรักษาเพียงเล็กน้อย อย่างไรก็ตาม สิ่งสำคัญคือต้องตรวจสอบทรานสดิวเซอร์เป็นประจำเพื่อดูสัญญาณของความเสียหายหรือการสึกหรอ คุณต้องตรวจสอบให้แน่ใจด้วยว่าการติดตั้งยังคงปลอดภัยและมีการสอบเทียบมิเตอร์อย่างถูกต้อง

หากคุณพบปัญหาใดๆ กับมิเตอร์วัดการไหล เช่น การวัดที่ไม่ถูกต้องหรือการสูญเสียสัญญาณ มีบางสิ่งที่คุณสามารถตรวจสอบได้ ขั้นแรก ตรวจสอบให้แน่ใจว่าหัวโซน่าร์ได้รับการต่อเข้ากับท่ออย่างเหมาะสม และมีการสัมผัสกันที่ดีระหว่างหัวโซน่าร์กับท่อ คุณควรตรวจสอบการเชื่อมต่อสายเคเบิลเพื่อให้แน่ใจว่าแน่นหนา

หากปัญหายังคงมีอยู่ อาจเป็นเพราะปัญหาเกี่ยวกับของเหลว เช่น การเปลี่ยนแปลงความเข้มข้นของอนุภาคแขวนลอยหรือฟองอากาศ ในกรณีนี้ คุณอาจต้องปรับการตั้งค่าของมิเตอร์วัดการไหลหรือพิจารณาใช้เครื่องวัดการไหลประเภทอื่น

การใช้งาน

เครื่องวัดอัตราการไหลแบบอัลตราโซนิกถูกนำมาใช้ในการใช้งานที่หลากหลาย ในอุตสาหกรรมน้ำและน้ำเสีย ใช้เพื่อวัดการไหลของน้ำในท่อ ติดตามการใช้น้ำ และตรวจจับการรั่วไหล ในอุตสาหกรรมน้ำมันและก๊าซ ใช้เพื่อวัดการไหลของน้ำมันดิบ ผลิตภัณฑ์กลั่น และก๊าซธรรมชาติ

ในอุตสาหกรรมอาหารและเครื่องดื่ม เครื่องวัดการไหลแบบอัลตราโซนิคใช้ในการวัดการไหลของของเหลว เช่น นม น้ำผลไม้ และเบียร์ นอกจากนี้ยังใช้ในอุตสาหกรรมยาเพื่อวัดการไหลของสารเคมีและยาอีกด้วย

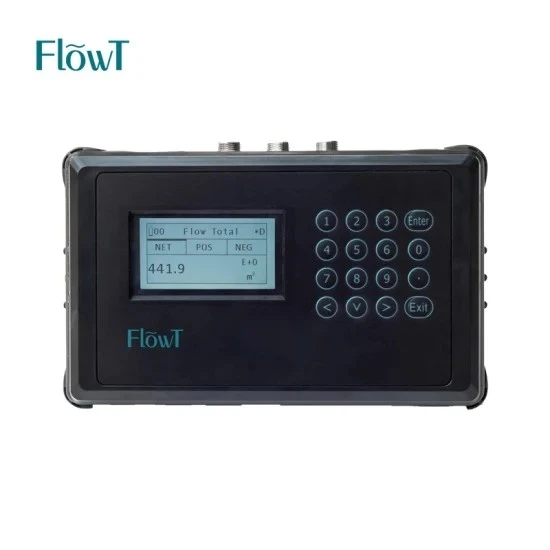

สำหรับผู้ที่ต้องการตัวเลือกแบบพกพากเครื่องวัดอัตราการไหลอัลตราโซนิกแบบมือถือเซ็นเซอร์คู่เป็นทางเลือกที่ดี ช่วยให้คุณวัดอัตราการไหลในตำแหน่งต่างๆ ได้อย่างรวดเร็วและง่ายดาย

เหตุใดจึงเลือกเครื่องวัดอัตราการไหลแบบอัลตราโซนิกของเรา

ในฐานะซัพพลายเออร์เครื่องวัดอัตราการไหลแบบอัลตราโซนิก เรานำเสนอผลิตภัณฑ์คุณภาพสูงที่เชื่อถือได้และแม่นยำ เครื่องวัดอัตราการไหลของเราได้รับการออกแบบมาเพื่อตอบสนองความต้องการของอุตสาหกรรมและการใช้งานต่างๆ เรามีทีมผู้เชี่ยวชาญที่สามารถช่วยคุณเลือกเครื่องวัดอัตราการไหลที่เหมาะสมสำหรับความต้องการเฉพาะของคุณ และให้การสนับสนุนในการติดตั้งและสอบเทียบแก่คุณ

หากคุณสนใจซื้อเครื่องวัดอัตราการไหลแบบอัลตราโซนิก หรือหากคุณมีคำถามใดๆ เกี่ยวกับวิธีการทำงานของผลิตภัณฑ์ของเรา อย่าลังเลที่จะติดต่อเรา เราพร้อมช่วยคุณค้นหาโซลูชันที่ดีที่สุดสำหรับความต้องการในการวัดการไหลของคุณ ไม่ว่าคุณจะเป็นธุรกิจขนาดเล็กหรือองค์กรขนาดใหญ่ เราสามารถจัดหาผลิตภัณฑ์และบริการที่คุณต้องการเพื่อให้มั่นใจว่าการวัดการไหลที่แม่นยำและมีประสิทธิภาพ

อ้างอิง

• "คู่มือการวัดการไหล: การออกแบบและการประยุกต์ทางอุตสาหกรรม" โดย Richard W. Miller
• "เครื่องวัดการไหลแบบอัลตราโซนิก: หลักการและการประยุกต์" โดยผู้เขียนหลายคนในสาขาการวิจัยการวัดการไหล
